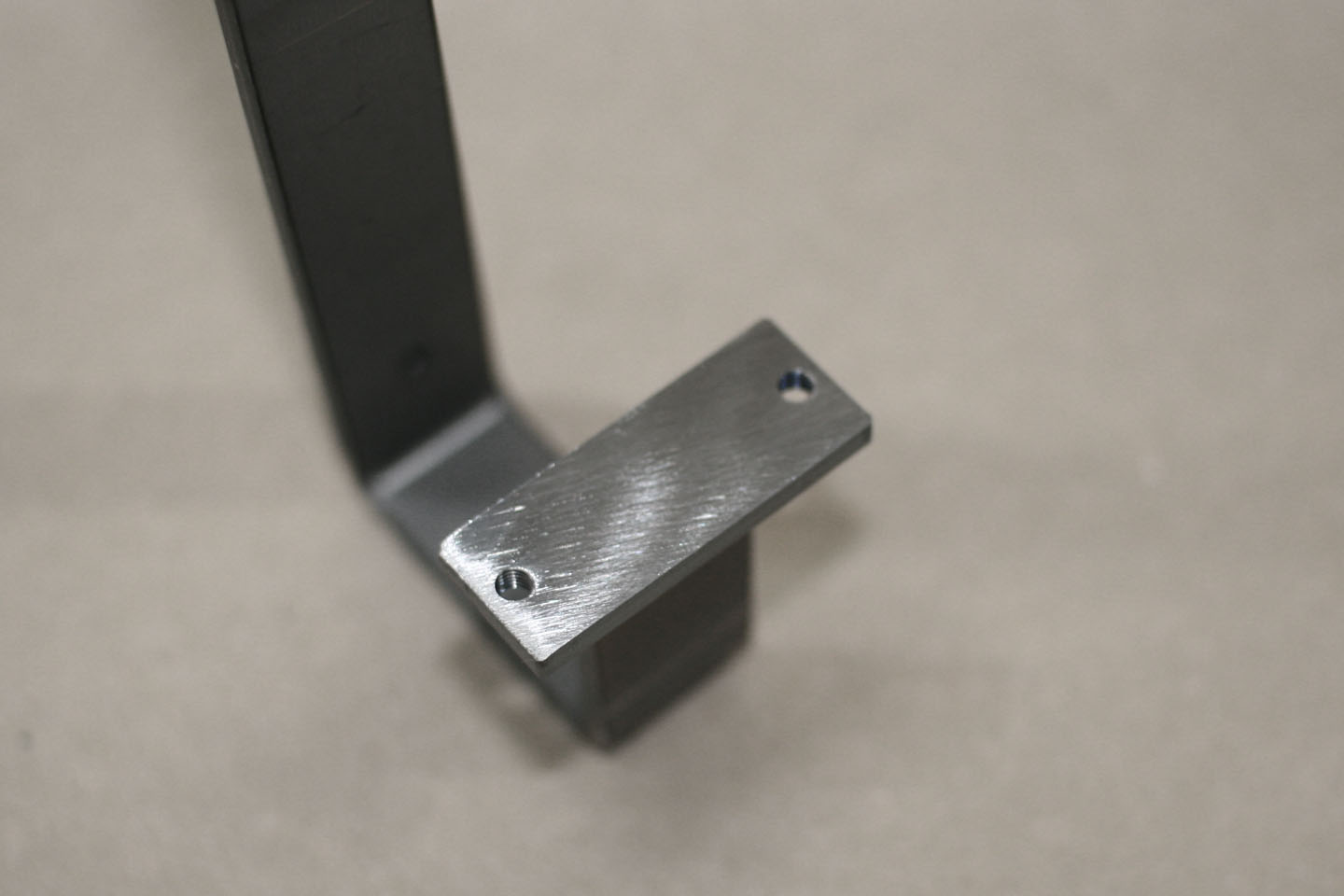

溶接構造外付けアーム


一般機械に外付けされる小物置きのアームです。栓溶接を行うことで強度の要求を満たし、かつ溶接位置の平坦度を確保しています。

SPH材 t4.5 t5.0

炭酸ガスレーザによるブランク加工

中厚板は炭酸ガスレーザにより加工し、加工コストを抑えています(鉄材ならば12mmまで加工可能)

曲げ加工

ねじれが出ないよう突き当てを工夫しながら、袋状に曲げこみます。巨大なグースネックパンチを使い通常では難しい袋曲げにも対応しています。

CO2半自動溶接

2個の部品をはめ合わせ、そのほぞを半自動で埋めるようにし溶接しています。埋めた部分は盛り上がるため仕上げが必要ですが、高い強度を素早く得ることができます。
